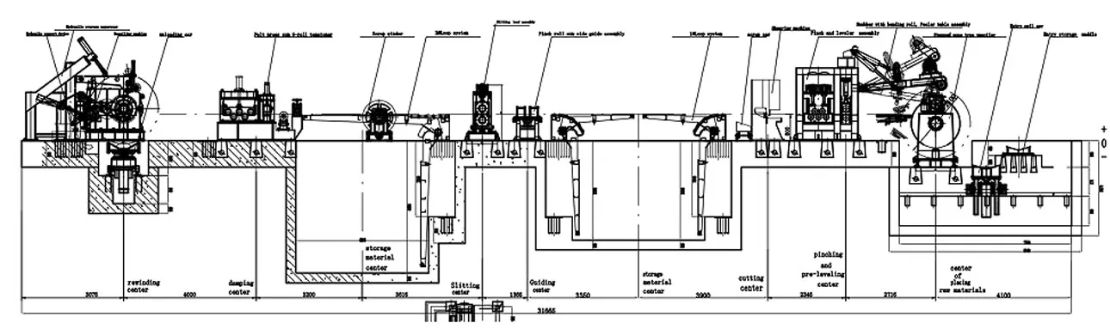

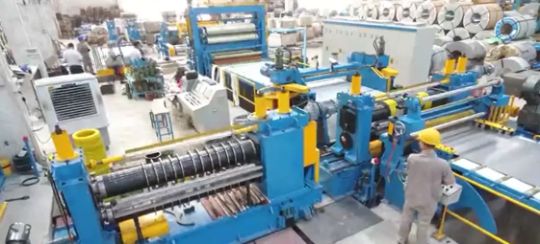

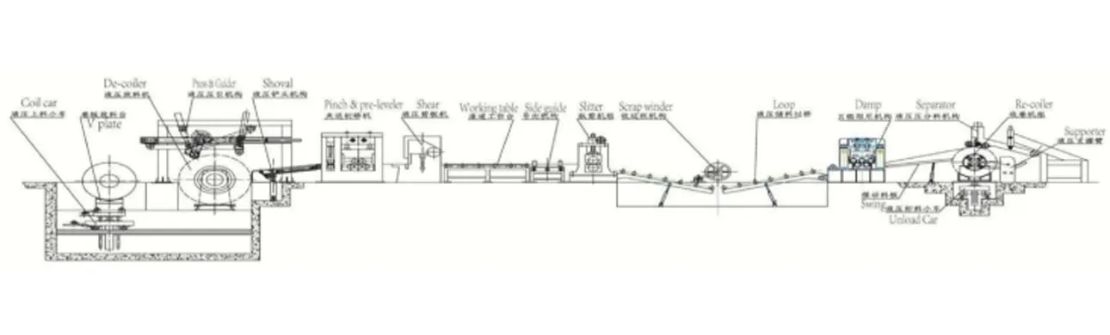

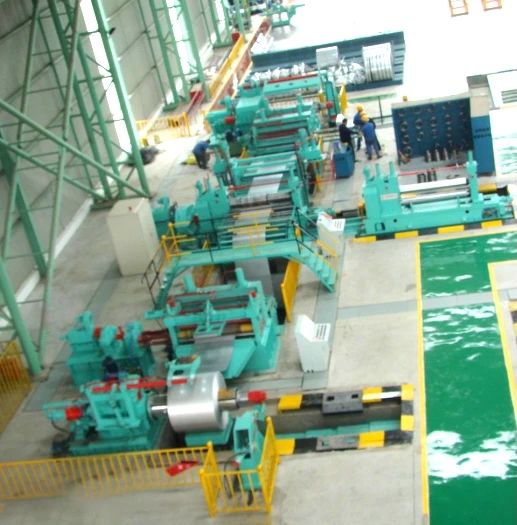

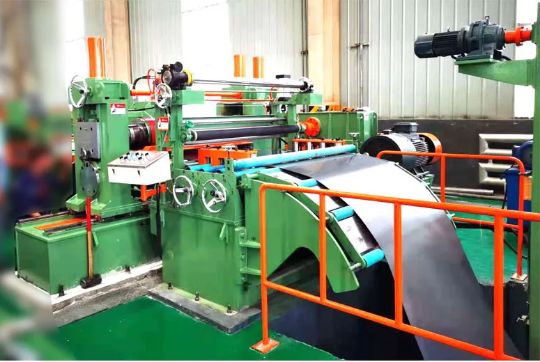

Линии резки рулонов на штрипсу

Линия продольной резки SANSO предназначена для высокоточной резки рулонной стали на полосы заданной ширины. Заусенец на кромке после резки составляет не более 3% от толщины материала.

Оборудование подходит для обработки холоднокатаной и горячекатаной стали, электротехнической стали, нержавеющей и окрашенной стали, алюминия и PPGL.

Полученные полосы могут использоваться на прокатных станах, трубосварочных линиях HF, профилегибочном, штамповочном и прессовом оборудовании.

преимущества

Автоматическая заправка полосы от разматывателя до наматывателя без ручного вмешательства.
Возможность оснащения намотчиками обрези.
Система перехода через петлевую яму и вывода хвостовой части полосы.
Автоматическая заправка полосы в захватный паз наматывателя.
Захват Flex-Grip на наматывателе автоматически подстраивается под выпуклость материала и обеспечивает более надежную фиксацию.
Возможность установки трех типов режущих головок / конфигураций узла продольной резки.

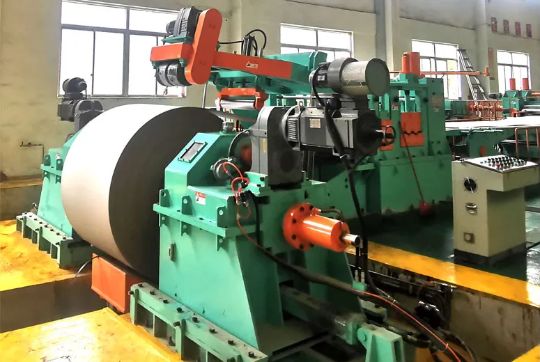

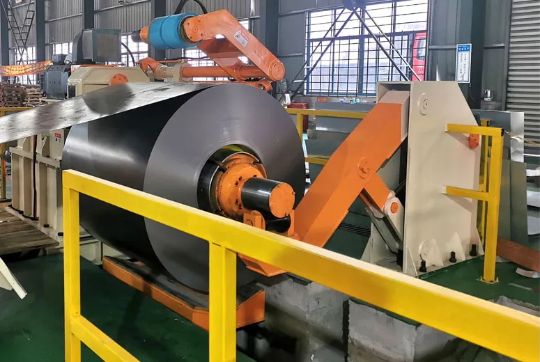

РАЗМАТЫВАТЕЛЬ

Грузоподъёмность — от 10 до 25 тонн. Возможна загрузка стальных рулонов диаметром 508 / 610 / 760 мм.

На выбор предлагаются разматыватели с одинарной или двойной оправкой.

Разжим и сжатие оправки осуществляются гидравлически. В качестве опции доступно исполнение с поперечным перемещением.

Оправка оснащается автоматическим приводом от двигателя постоянного тока либо двигателя переменного тока с частотным преобразователем.

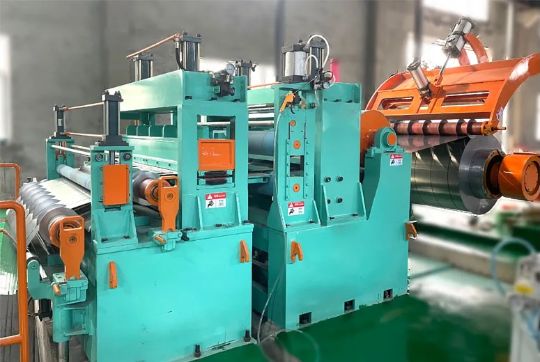

ПРИЖИМНОЙ РОЛИК И ЛИСТОПРАВИЛЬНАЯ МАШИНА

Прижимной ролик протягивает стальной лист от разматывателя, а правильные ролики выравнивают стальной лист. Предусмотрены опорные ролики, которые помогают избежать прогиба рабочих роликов при корректировке формы.

В качестве опции доступны 19-роликовая правильная машина 4HI и 15-роликовая правильная машина 6HI.

БОКОВОЕ НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО И УЗЕЛ ПРОДОЛЬНОЙ РЕЗКИ

Боковое направляющее устройство прижимает и направляет передний конец полосы, облегчая её заправку и дальнейшее прохождение по линии.

Диаметр вала продольной резки составляет от 205 до 480 мм. Подшипники имеют специальную конструкцию для обеспечения высокой точности.

Это обеспечивает высокую точность резки и минимальное образование заусенцев.

Использование разжимной оправки позволяет устранить эксцентричное вращение режущих ножей и обеспечить высокую точность продольной резки и высокое качество продукции.

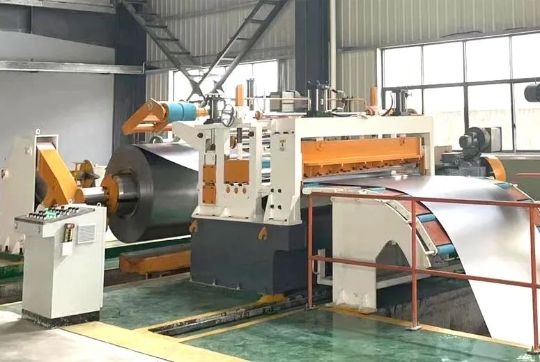

Боковое направляющее устройство

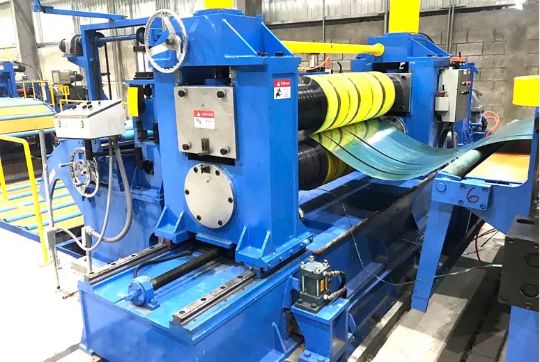

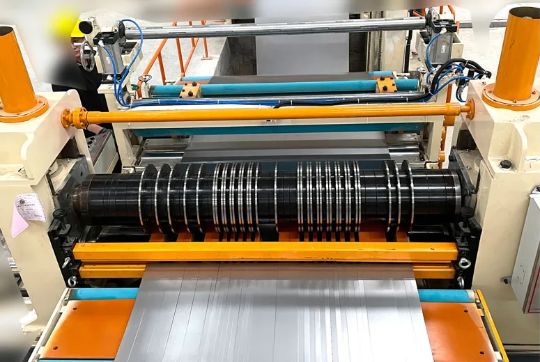

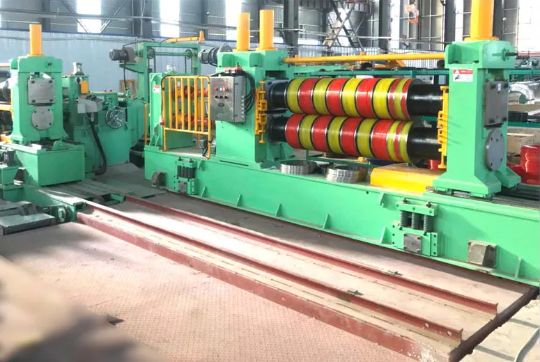

Стан продольной резки

Боковое направляющее устройство

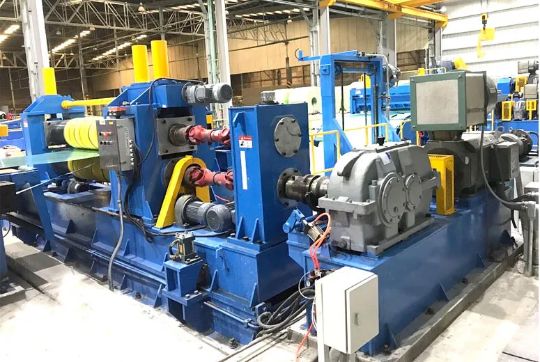

Стан продольной резки

СМЕННАЯ ГОЛОВКА ПРОДОЛЬНОЙ РЕЗКИ

В качестве опции доступна система Try-transfer для автоматической быстрой смены головки продольной резки.

Благодаря высокой жёсткости и точности узла продольной резки линия готова выполнять резку материала на полосы с высокой точностью без какой-либо дополнительной регулировки после замены головки продольной резки.

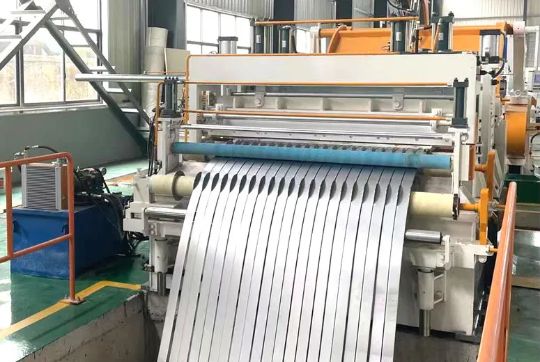

ВСТРОЕННОЕ РАЗДЕЛИТЕЛЬНОЕ И НАТЯЖНОЕ УСТРОЙСТВО

Предусмотрены два типа натяжных устройств: стандартное колодочное и роликовое.

Роликовое натяжное устройство специально разработано для обеспечения высокого качества. Оно может использоваться для материалов с повторно нанесённым покрытием, нержавеющей стали, меди и алюминия без образования царапин.

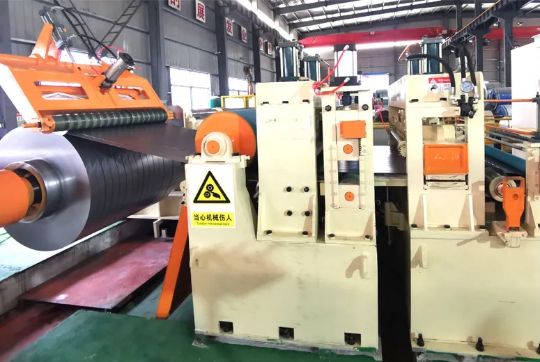

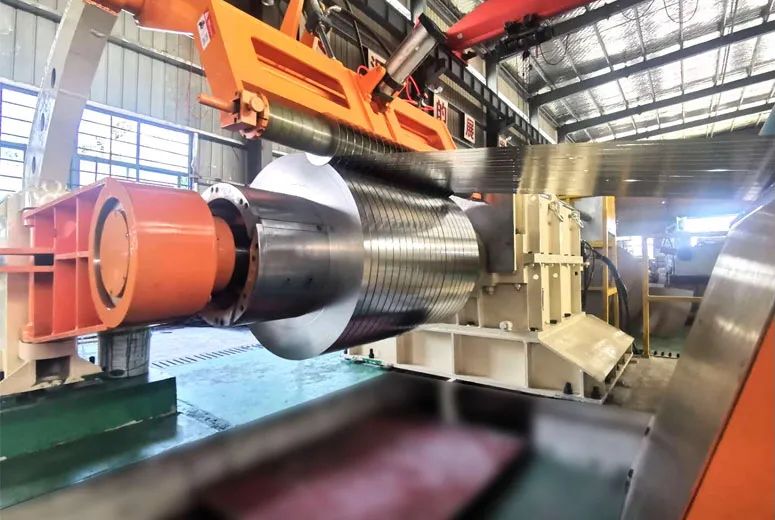

НАМАТЫВАТЕЛЬ

Наматыватели доступны с грузоподъёмностью от 500 кг до 25 тонн.

Диаметр оправки — от 250 до 610 мм.

Доступны цельнокруглые намоточные оправки, позволяющие избежать следов от намотки.

Наматыватель также может быть оснащён верхним разделительным устройством и толкателем.
