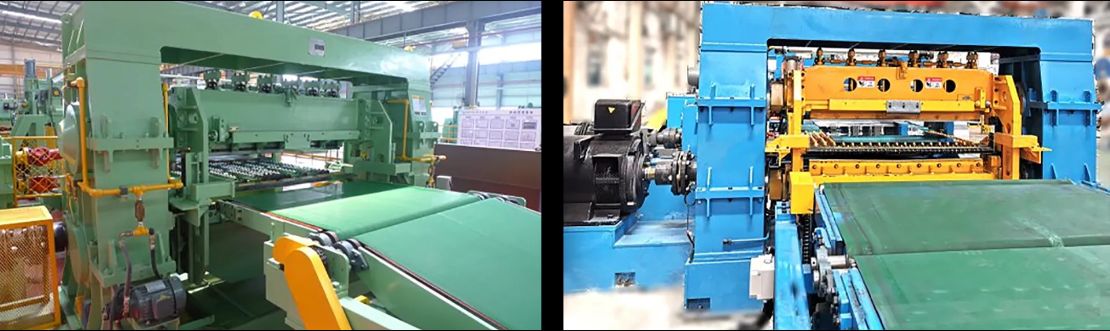

Линии для продольной резки рулонной стали на штрипс

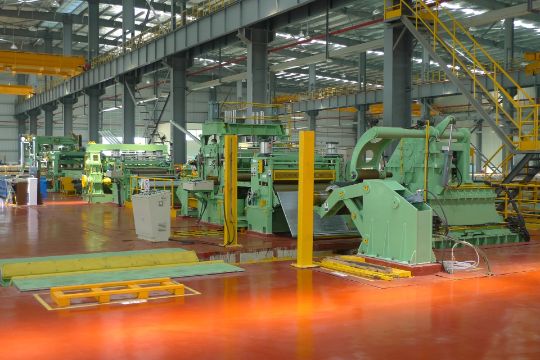

Линия поперечной резки рулонного металла предназначена для размотки, правки, размерной подачи, резки рулонного металла на плоские листы заданной длины и последующей укладки листов в стопу.

Оборудование подходит для обработки холоднокатаной и горячекатаной углеродистой стали, электротехнической стали, белой жести, нержавеющей стали, а также различных металлических материалов с поверхностным покрытием.

преимущества

Обеспечивает высокую точность резки по длине в реальных производственных условиях независимо от ширины и толщины материала.
Позволяет обрабатывать материалы с высокими требованиями к качеству поверхности без появления следов и повреждений.
Обеспечивает высокую скорость работы линии без проскальзывания материала.
Поддерживает автоматическую заправку материала от разматывателя до укладчика без ручного вмешательства.
Оснащается системой укладки, установленной на ножницах, которая обеспечивает формирование ровных стоп листового материала.
Оборудование полностью проектируется, производится и собирается на нашем заводе.

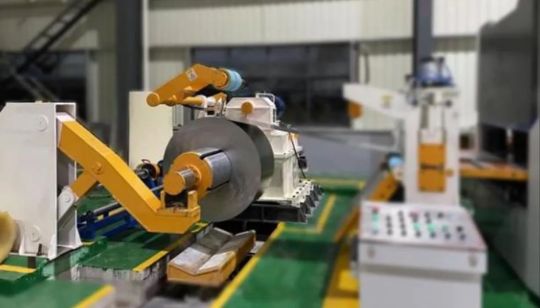

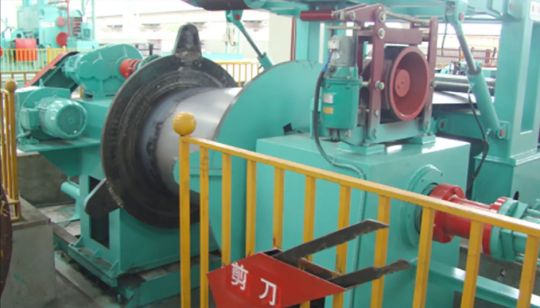

РАЗМАТЫВАТЕЛЬ

Грузоподъёмность разматывателя составляет от 10 до 25 тонн. Возможна загрузка рулонов со внутренним диаметром 508/610/760 мм.

На выбор доступны модели с одной или двумя оправками.

Разжим и сжатие оправки осуществляются гидравлически. Опционально доступно исполнение с поперечным перемещением.

Привод оправки осуществляется автоматически от двигателя постоянного тока или асинхронного двигателя с частотным преобразователем.

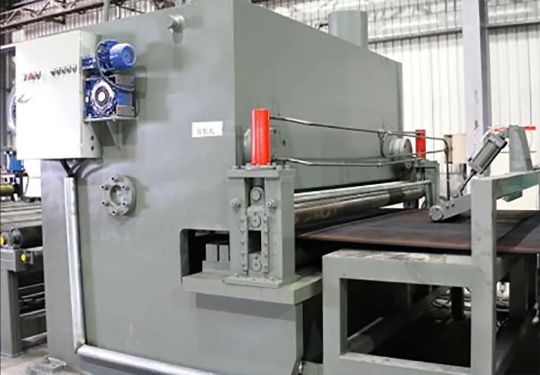

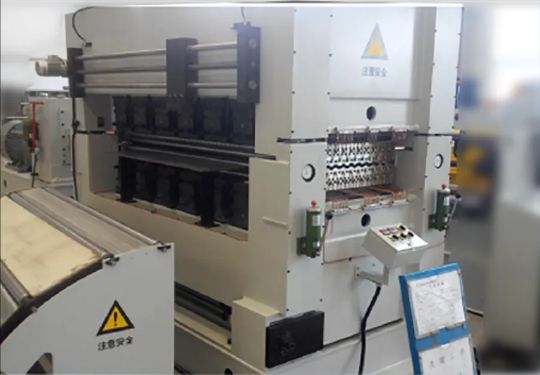

ПРИЖИМНЫЕ РОЛИКИ И ПРАВИЛЬНАЯ МАШИНА

Прижимные ролики предназначены для подачи стального листа от разматывателя. Правильные ролики обеспечивают выравнивание листа.

Для предотвращения прогиба рабочих роликов в процессе правки предусмотрены опорные ролики.

На выбор доступны 19-роликовая правильная машина типа 4HI и 15-роликовая правильная машина типа 6HI.

БОКОВОЕ НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО, 5-РОЛИКОВАЯ ПРАВИЛЬНАЯ МАШИНА

Направляет стальной лист в правильную машину, предотвращая его боковое смещение. Измерение и настройка длины выполняются системой ЧПУ, что обеспечивает высокую точность.

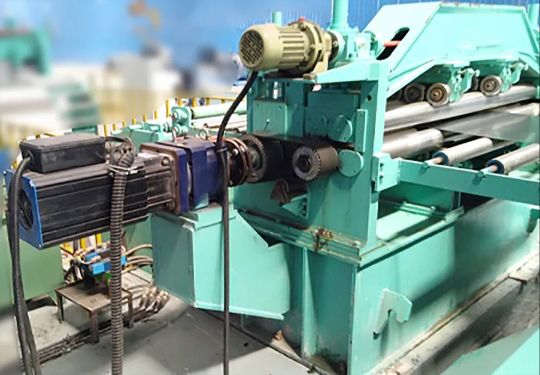

УСТРОЙСТВО ИЗМЕРЕНИЯ ДЛИНЫ С ЧПУ И ЭНКОДЕРОМ

На выбор доступны система измерения длины с ЧПУ и энкодерная система измерения длины.

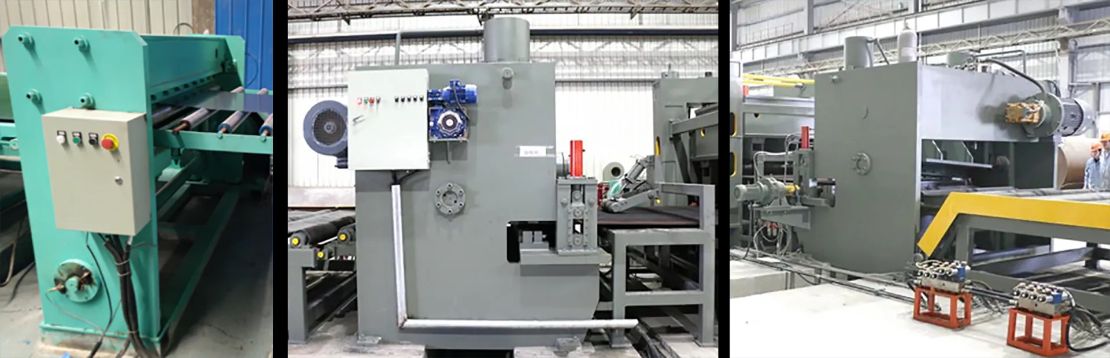

УСТАНОВКА ПОПЕРЕЧНОЙ РЕЗКИ

Возможна комплектация стационарной или ротационной установкой резки.

Стационарные ножницы поперечной резки

Ротационные ножницы поперечной резки

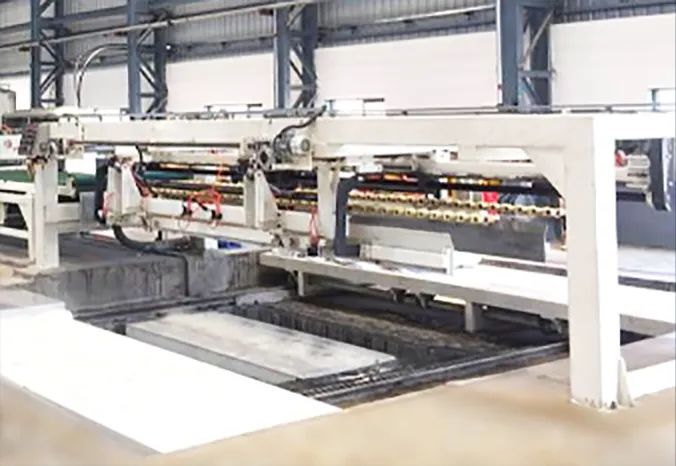

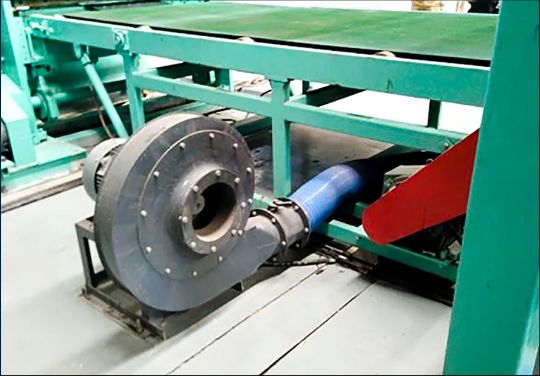

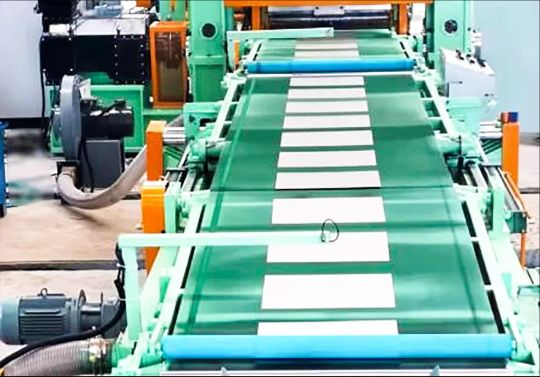

ЛЕНТОЧНЫЙ КОНВЕЙЕР

Предназначен для транспортировки стального листа после резки к участку укладки в стопу.

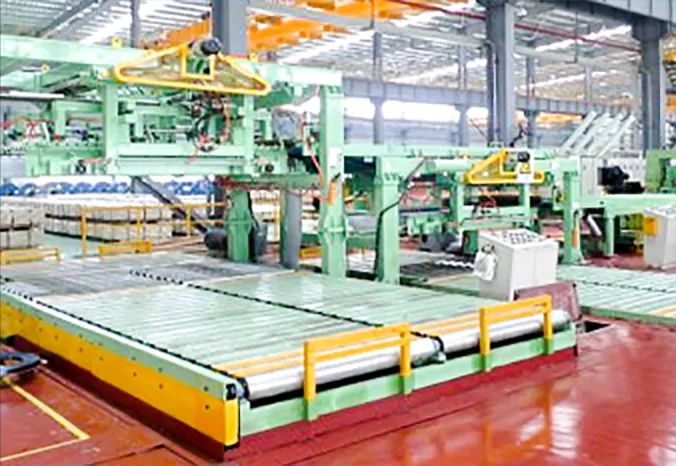

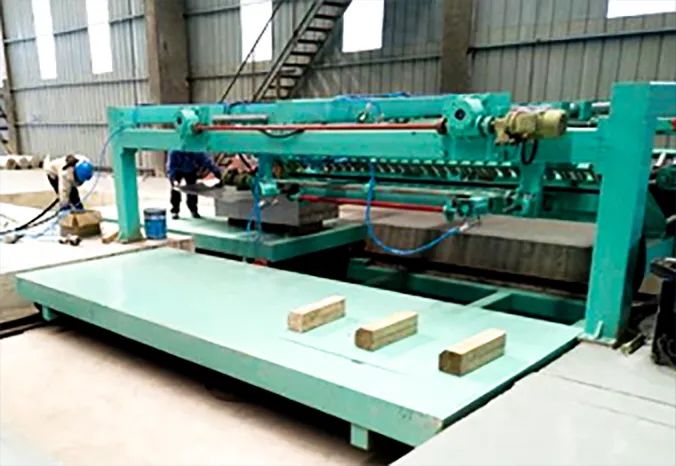

УКЛАДЧИК

Укладчик предназначен для приема и укладки нарезанных листовых заготовок в стопу. Сформированный пакет листов затем транспортируется двумя разгрузочными тележками для дальнейшей обработки.

Опционально линия может быть оснащена двумя укладчиками, что позволяет работать при высокой скорости поперечной резки.
